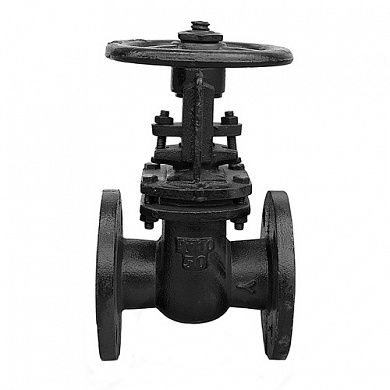

Задвижка 30ч6бр Ci 80
6 234
₽
Характеристики товара
Остаток на складе:
1
Единица измерения:
шт
Материал уплотнения:
Латунь
Материал корпуса:
Чугун
Рабочая среда:
Вода, пар
Класс герметичности:
"D" по ГОСТ 9544-2015
Цвет корпуса:
Черный
Срок службы, лет:
10
Тип соединения:
Фланец
Вес, кг:
13,5
Производитель:
Китай
Номинальное давление (PN):
10
Максимальная температура рабочей среды, С°:
225
Срок гарантии производителя, лет:
1
Код товара:
00000003333
Артикул ГК Эльф:
04.01.0000080
Штрих-код (EAN13):
4630053742587
Объем, м³:
0,016
Материал крышки:
Серый чугун
Номинальный диаметр (DN):
80
Материал шпинделя:
Нержавеющая сталь
Привод:
Ручной
Диаметр отверстий, мм:
18
Количество отверстий, шт.:
4
Строительная длина:
210
Условное обозначение в таблице фигур:
30ч6бр
Материал клина:
Серый чугун
Задвижки чугунные Ci З0ч6бр применяются в качестве запорных устройств на трубопроводах для перекрытия потока среды.
Задвижка состоит из следующих основных деталей:
корпуса 1, крьшки 2. дисков 3, втулки резьбовой 4, фланца сальника 5, колец уплотнительных 6. клина съемного 7. шпинделя 8. маховика 9.
Запирание задвижек Ci З0ч6бр с ручным управлением происходит при вращении маховика по часовой стрелке. При этом шпиндель через втулку резьбовую получает поступательное движение, передающееся на шиберы.
В крайнем положении шиберов при создании на маховике необходимого усилия обеспечивается плотное перекрытие прохода.
Состав поставки:
- Задвижка - 1 шт.;
- Паспорт - 1 экз./партия.
