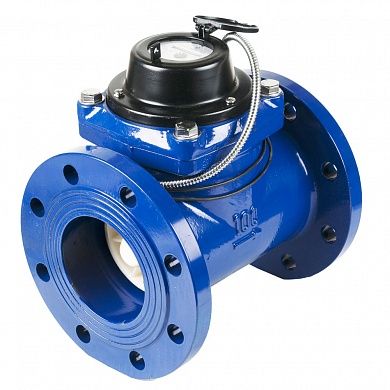

Счетчик воды Декаст СТВХ-100 ДГ
24 583
₽
Характеристики товара
Остаток на складе:
1
Единица измерения:
шт
Страна-производитель:
Россия
Область применения:
Холодная вода
Рабочая среда:
Холодная вода
Степень защиты:
IP67
Срок службы, лет:
12
Назначение:
Промышленный
Тип соединения:
Фланец
Рабочее давление, МПа:
1.6
Вес, кг:
17,4
Производитель:
Decast Metronic
Серия:
СТВХ(У)
Количество в упаковке:
20
Диаметр условный (DN):
100
Номинальное давление (PN):
16
Максимальная температура рабочей среды, С°:
50
Код товара:
ТТ000015623
Артикул ГК Эльф:
08-100-03
Объем, м³:
0,0464
Количество в большой упаковке:
1
Строительная длина L, мм:
250
Конструктивное исполнение:
Импульсный выход
Класс защиты от воды и пыли:
IP67
Простая и недорогая модификация промышленного счетчика с импульсным выходом
Декаст СТВХ ДГ - счётчик воды турбинный для измерения объёмов холодной воды с температурой до 50°C. Предназначен для установки на заводах, котельных и пр. промышленных объектах.
Достоинства счетчика Декаст СТВХ ДГ:
- Надежная конструкционная защита от внешнего магнитного воздействия;
- Минимальные затраты на установку и эксплуатацию;
- Возможна интеграция в автоматизированную систему сбора данных (АСКУЭ)
- Межповерочный интервал 6 лет.
Характеристики производителя:
| Наименование параметра | Значение параметра | ||||||
|---|---|---|---|---|---|---|---|
| Диаметр условный, мм | 50 | 65 | 80 | 100 | 150 | 200 | |
| Расход воды, м3/ч: | |||||||
| - минимальный qmin | СТВХ | 0,34 | 0,56 | 0,9 | 1,35 | 3,38 | 5,63 |
| СТВУ | 0,6 | 1 | 1,4 | 2 | 4,5 | 8 | |
| - переходный qt | СТВХ | 2,25 | 3,75 | 6 | 9 | 22,5 | 37,5 |
| СТВУ | 1,6 | 2 | 3,2 | 4,8 | 12 | 20 | |
| - номинальный qn | СТВХ | 45 | 60 | 100 | 150 | 250 | 300 |
| СТВУ | 15 | 25 | 45 | 70 | 150 | 300 | |
| - максимальный qmax | СТВХ | 90 | 120 | 200 | 300 | 500 | 650 |
| СТВУ | 30 | 50 | 90 | 140 | 300 | 600 | |
| Пределы допускаемой относительной погрешности счетчиков, %: | |||||||
| -СТВХ и СТВУ в диапазоне расходов | |||||||
| от qmin до qt, | ±5 | ||||||
| в диапазоне расходов | |||||||
| от qt до qmax, включительно, | ±2 | ||||||
| Порог чувствительности, м3/ч, не более | СТВХ | 0,15 | 0,2 | 0,25 | 0,25 | 1 | 1,5 |
| СТВУ | 0,4 | 0,6 | 0,75 | 0,9 | 1,3 | 3 | |
| Номинальное давление, МПа | 1,6 | ||||||
| Потеря давления на qmax, МПа, не более | 0,1 | ||||||
| Диапазон температур измеряемой среды, °С: | СТВХ | от 5 до 50 | |||||
| СТВУ | от 5 до 120 | ||||||
Комплектация счетчика:
- Счетчик воды - 1 шт.;
- Паспорт - 1 шт.;
- Комплект уплотнительных прокладок - 1 шт.;
- Герконовый датчик - 1 шт.
