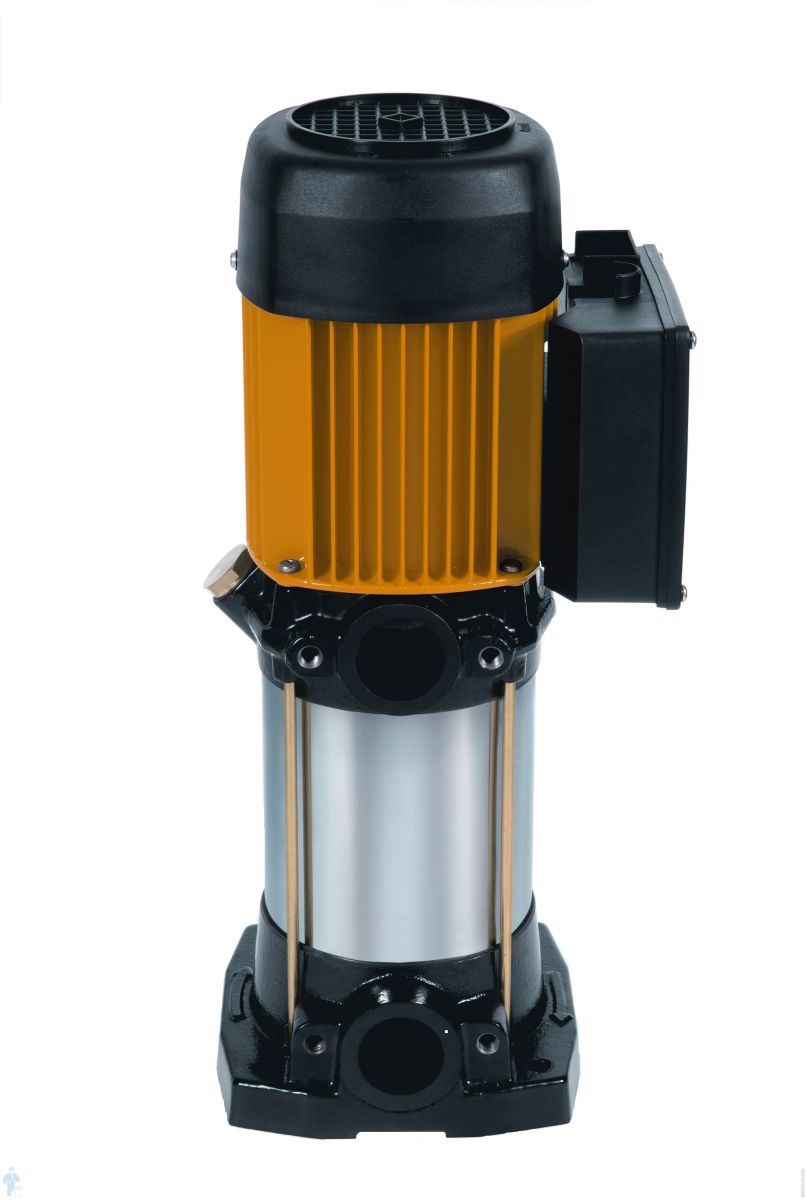

Поверхностный насос ESPA Multi 25 4M вертикальный центробежный многоступенчатый 134927

Бесшумные вертикальные многоступенчатые фланцевые центробежные насосы



Конструкция
Бесшумный многоступенчатый центробежный насос с горизонтальным всасывающим и напорным патрубками, снабженными фланцами согласно нормативам DIN 2558
Рабочие колеса смонтированы на вал, закрепленный с обеих сторон, что гарантирует точную работу гидравлики
Самосмазывающиеся подшипники снимают аксиальные напряжения с вала и обеспечивают бесшумную работу
Сочетание износостойких материалов, обладающих малым коэффициентом трения, гарантирует герметичность механического уплотнения и позволяет использовать насос без обслуживания
Мотор переменного тока с наружным охлаждением за счет вентилятора
Однофазные модели мощностью до 1 л
с
оснащены встроенной тепловой защитой с автоматическим перезапуском
Двигатель
Асинхронный, двухполюсный
Вид защиты - IP 44
Класс изоляции - F
Допустимые перепады напряжения 10%
Обмотка пропитана эпоксидным лаком
Режим работы продолжительный
Материалы
Корпус насоса - нержавеющая сталь AISI 304
Рабочие колеса - нержавеющая сталь AISI 304
Вал - нержавеющая сталь AISI 420 (в моделях Multi 30 8, 30 10, 40 6, 40 7 - нержавеющая сталь AISI303 и сталь F 114)
Диффузоры - армированный технополимер
Уплотнение - графит и алюминий L-2521
Всасывающий и напорный патрубки с фланцами - чугун
Электрические параметры

напряжение, V 220
ток, А 5.8
мощность, кВт 0.75
макс. мощность, кВт 1.2
емкость, мФ 16

Технические данные

Подача, max 5.5
Напор, max 52.7
Потребляемая мощность, Р1, max 1.2
Напряжение в сети / частота 220
Исполнение по току: напряжение / частота однофазное
Номинальные обороты двигателя 2900
Степень защиты / класс изоляции IP 44/F
Режим работы мотора S1
Встроенная тепловая защита есть
Охлаждение мотора внешнее за счет вентилятора
Температура перекачиваемой жидкости / окружающего воздуха, max 35/40
Давление, выдерживаемое корпусом, max 10bar
Допустимое давление на входе, max 4.3bar

Для подаче чистой воды, не содержащей механических примесей и длинноволокнистых включений.

Используются в системах повышения давления, пожаротушения, городского бытового водоснабжения, промышленных циркуляционных системах.

Технические данные	25Multi	Multi 35N	Multi 55N
Подача, max	5,5 м3/час	10,8 м3/час	18,5 м3/час
Напор, max	67 м	144 м	94 м
Потребляемая мощность, Р1	от 0,9 до 1,4 кВт	от 1,4 до 4,9 кВт	от 2,1 до 4,9 кВт
Исполнение по току: Напряжение / частота	однофазное: 1~220240В / 50Гц для насосов с маркировкой М и MN трехфазное: 3~380420В / 50Гц для насосов без маркировки М и MN
Номинальные обороты двигателя	2900 об/мин
Степень защиты / класс изоляции	IP 44 / F
Режим работы мотора	S1
Встроенная тепловая защита	во всех однофазных насосах
Охлаждение мотора	внешнее за счет вентилятора
Температура перекачиваемой жидкости / окружающего воздуха, max	35°С / 40°С
Давление, выдерживаемое корпусом, max	10 bar	16 bar	16 bar
Материалы
Корпуса насоса	нерж. сталь AISI 304
Корпус двигателя	алюминий L2521
Рабочие колеса	нерж. сталь AISI 304
Диффузоры	армированный технополимер
Вал	нерж. сталь AISI 420	модель 35 3, 35 4, 35 5, 35 6; нерж. сталь AISI 303 модель 35 8, 35 10 нерж. сталь AISI 420	модель 55 4; 55 3 нерж. сталь AISI 303 модель 55 6, 55 7 нерж. сталь AISI 420
Тип уплотнения вала, материалы	торцевое, графитоалюминиевое
Фланцы	чугун
Комплектация	ответные фланцы с внутренней резьбой (согласно DIN 2558)
Дополнительное оборудование	PROTEC (раздел Принадлежности)

Допустимое давление на входе, max
MULTI 25 3	6 bar
MULTI 25 4	4, 3 bar	MULTI 35 5	9 bar	MULTI 55 3	12,2 bar
MULTI 25 5	3, 5 bar	MULTI 35 6	7,6 bar	MULTI 55 4	10,8 bar
MULTI 35 3	11,7 bar	MULTI 35 8	4,3 bar	MULTI 55 6	8 bar
MULTI 35 4	10,3 bar	MULTI 35 10	1,6 bar	MULTI 55 7	6,6 bar
