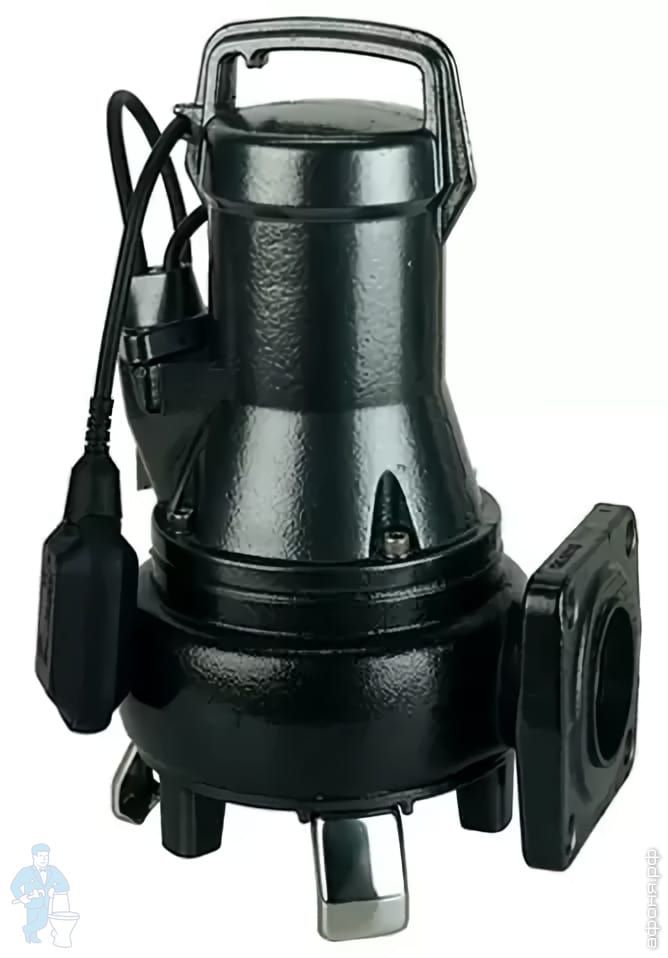

Погружной дренажно-фекальный насос ESPA Drainex 300M центробежный одноступенчатый 96684

Drainex 300M
Погружные дренажные и фекальные насосы ESPA модели Drainex 200, 300
Погружные насосы повышенной прочности с системой Vortex для сточных и фекальных вод.



Конструкция
Погружной центробежный одноступенчатый насос повышенной прочности с горизонтальным напорным патрубком фланцевого соединения
Рабочее колесо системы Vortex, работающее по принципу жидкостного вихря, расположено над просторной кольцевой камерой, защищенной корпусом насоса и нижним основанием, которое препятствует прохождению твердых частиц чрезмерных размеров
Промежуточная маслонаполненная камера служит для смазки двойного уплотнения вала и обеспечивает абсолютную герметичность мотора
Самосмазывающиеся подшипники снимают аксиальные напряжения с вала и обеспечивают бесшумную работу
Охлаждение происходит за счет температуры перекачиваемой жидкости
Однофазное исполнение со встроенной тепловой защитой, автоматическим перезапуском
Пусковой конденсатор встроен в прибор управления СС (ПЗУ)
Все насосы снабжены отводом 90° с внутренней резьбой для мобильной установки
Возможна поставка принадлежностей Kit DR для стационарной установки насоса (комплект: верхний и нижний кронштейны для крепления направляющей стойки, совмещенный с патрубком, и фиксатор)
Роль направляющей стойки играет труба O 25мм для модели 200 и O 42 мм для модели 300
Двигатель
Асинхронный, двухполюсный
Вид защиты - IP 68
Класс изоляции - F
Допустимые перепады напряжения 10%
Режим работы продолжительный
Встроенная тепловая защита (однофазное исполнение)
Материалы
Корпус насоса, напорный патрубок и рабочее колесо со свободным проходом твердых частиц до 60 мм - чугуна
Уплотнение - двойное торцевое в маслонаполненной камере, силикон карбид/оксид алюминия
Опоры насоса - нержавеющая сталь AISI 304
Уплотнительные кольца - пластик NBR
Вал - нержавеющая сталь AISI 420
Электрические параметры

напряжение, V 220
ток, А 5.5
мощность, кВт 1.1
макс. мощность, кВт 1.2
емкость, мФ 16

Технические данные
Подача, max 34
Напор, max 7,6
Потребляемая мощность, Р1, max 1,2
Напряжение в сети / частота 220
Исполнение по току: напряжение / частота однофазное
Номинальные обороты двигателя 2900
Степень защиты / класс изоляции IP 68/F
Режим работы мотора S1
Встроенная тепловая защита есть
Охлаждение мотора за счет перекачиваемой жидкости
Температура перекачиваемой жидкости / окружающего воздуха, max 35
Длина кабеля 10м с вилкой
Глубина погружения, max 9
Твердые частицы, max 60мм
Маслозаполненная камера есть

Перекачивание загрязненной воды с содержанием волокнистых включений. Стационарное и переносное использование. Центробежно-вихревое рабочее колесо: позволяющее работать насосу без опасности засорения.

Технические данные	Drainex 200	Drainex 201		Drainex 202		Drainex 300	Drainex 301		Drainex 302
Подача, max	24,3 м3/час	28,3 м3/час		32 м3/час		34 м3/час	38,5 м3/час		42 м3/час
Напор, max	11,5 м	13,7 м		16 м		7,6 м	10 м		11,5 м
Потребляемая мощность, Р1	1,1 кВт	1,4 кВт		1,6 кВт		1,2 кВт	1,5 кВт		1,8 кВт
Напряжение в сети / частота	1~230240В / 3~380420В / 50Гц
Номинальные обороты двигателя	2900 об/мин
Степень защиты / класс изоляции	IP 68 / F
Встроенная тепловая защита	в однофазном исполнении
Режим работы мотора	S1
Охлаждение мотора	за счет перекачиваемой жидкости
Маслозаполненная камера	есть
Температура перекачиваемой жидкости	35°С
Глубина погружения, max	9 м
Твердые частицы, max	45 мм					60 мм
Длина кабеля	10 м с вилкой
Поплавковый выключатель	маркировка МА
Диаметр рабочего колеса	105 мм		115 мм	124 мм		105 мм		115 мм	124 мм
Материалы
Корпуса насоса	чугун
Корпус мотора	чугун
Рабочее колесо	чугун
Вал	нерж. сталь AISI 420
Тип уплотнения вала, материалы	двойное торцевое в маслонаполненной камере, силикон карбид / оксид алюминия. Уплотнительные кольца NBR
Опоры	нерж. сталь AISI 304
Комплектация	отвод 90о с внутренней резьбой 2”				отвод 90о с внутренней резьбой 2 1/2”
Дополнительное оборудование
Электронный блок защиты	PROTEC (раздел принадлежности)
Комплект для стационарной	KIT DR 1 KIT DR 2
