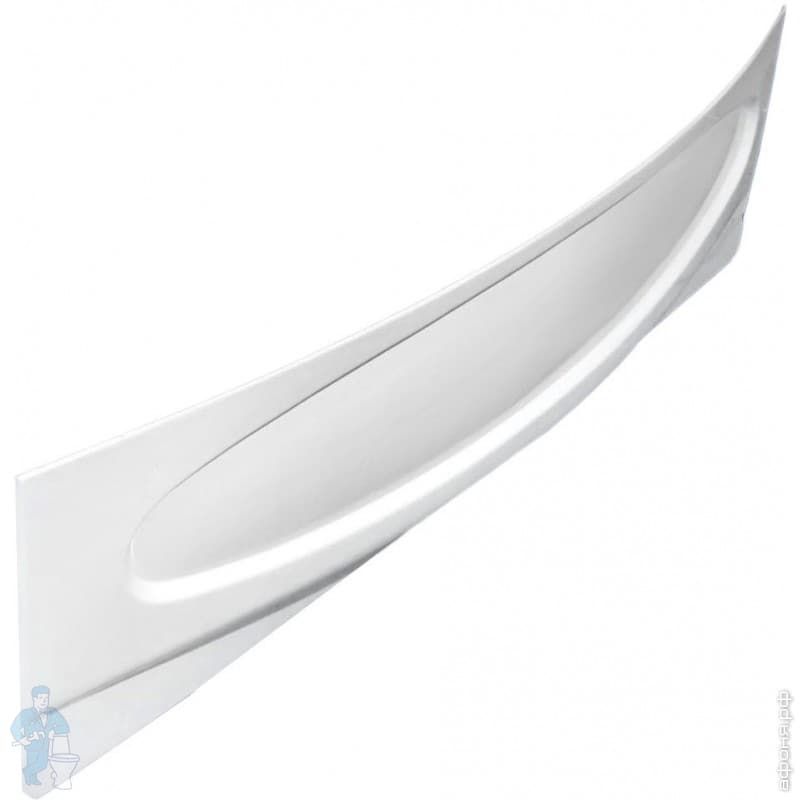

Панель для ванны Джени BACH

Насосная группа MK 1" Meibes ML66831EAMRU со смесителем, без насоса, с сервоприводом (левое подкл.) предназначена для подачи и обеспечения циркуляции теплоносителя, поступающего из нагревателя, на контур отопления, в котором предусмотрено дополнительное регулирование температуры подачи путём подмеса из обратной линии, таких как тёплые полы и радиаторное отопление с точным управлением температуры. Возможность проведения замены линии подачи и обратной линии не предусмотрена.

В качестве теплоносителя может выступать вода или растворы гликолей (до 40%) с температурой до +110°C. Рабочее давление в системе не должно превышать 6 бар. Подключение к контуру котла находится снизу и имеет размер 1 1/2" с наружной резьбой. Подключение к контуру потребителя располагается сверху и имеет размер 1" c внутренней резьбой.

Максимальная мощность при T=20°C составляет 48 кВт, при T=10°C - 24 кВт.

Насосная группа поставляется совместно с трёхпозиционным сервоприводом с крутящим моментом 6Н м. Цикл составляет 140 секунд, переключатель режимов - ручной/автоматический.

Насосную группу следует укомплектовать насосом с монтажным расстоянием 180 мм. Рекомендуемый напор - 6 м вод. ст.

Комплектация насосной группы Meibes MEL 66831 EAM RU
- трёхходовой смеситель со ступенчатым байпасом;
- трёхпозиционный сервопривод 230В;
- 3-ходовой шаровой кран обратной линии с установленным обратным клапаном и с рукояткой;
- 3-ходовой шаровой кран в линии подачи, с рукояткой;
- два термометра со шкалой температур от 0°С до +120°С;
- шаровой кран насоса;
- стабилизатор жёсткости конструкции группы;
- комплект креплений на стену (2 шайбы, 2 болта и 2 дюбеля);
- необходимая арматура и уплотнения;
- труба обратной линии;
- усовершенствованная блочная EPP термоизоляция;
- технический паспорт изделия с иснтрукцией по монтажу.


Технические характеристики:

Производитель Meibes
Серия M66831
Артикул ML66831EAMRU
Старый артикул MEL 66831 EAM RU
Тип насосная группа
Назначение контуры с необходимостью подмеса
(радиаторное отопление, тёплые полы)
Максимальная мощность при T=20°C 48 кВт
Максимальная мощность при T=10°C 24 кВт
Условная пропускная способность kvs 5,8 м3/час
Рабочее давление до 6 бар
Теплоноситель вода, растворы пропиленгиколей до 40%
Рабочая температура с энергоэффективными насосами до +110°C
Подключение контура (в дюймах) 1" ВР
Подключение котла (в дюймах) 1 1/2" НР
Вид уплотнения плоское
Монтажная длина насоса 180 мм
Наличие насоса в комплекте нет
Подключение насоса 1 1/2" с накидной гайкой
Исполнение подающая линия слева
Замена подачи и обратки нет
Условный диаметр прохода (в мм) 25 мм
Межосевое расстояние 125 мм
Крепление к стене есть
Наличие сервопривода есть
Материал фитингов сталь, латунь
Материал уплотнений EPDM, PTFE
Материал теплоизоляции вспененный полипропилен EPP
Габариты (ВхШхГ) 420х250х246 мм
Официальная гарантия производителя 5 лет
Страна-родина бренда Германия
Страна производства Германия
