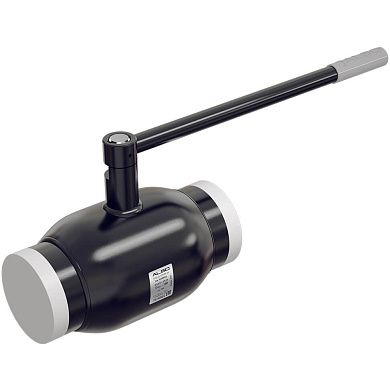

Кран шаровой цельносв. ALSO КШП под приварку 150 (PN25)
Характеристики товара
Стальные запорные шаровые краны ALSO с цельносварным корпусом предназначены для монтажа на трубопроводах, в качестве запорного устройства, транспортирующих теплосетевую воду, в соответствии с требованиями ПТЭ «Требования к качеству сетевой воды», нефтепродукты и другие жидкие среды, по отношению к которым материалы крана коррозионно-стойки.
Кран шаровой ALSO соответствует ТУ 3742-001-91358894-2010 и техническим требованиям комплекта конструкторской документации.
Сварные соединения выполнены по ГОСТ 23518-79, ГОСТ 16037-80, ГОСТ 14771-76, в соответствии с СТ ЦКБА 025-2006
Конструкция и описание материалов шарового крана ALSO
| № п/п | Деталь | Материал |
| 1. | Ручка | Ст.3 |
| 2. | Гайка | оцинкованная сталь |
| 3. | Кольцо уплотнительное | Фторсилоксан |
| 4. | Кольцо | Ф4К20 (PTFE +20% С) |
| 5. | Шток | Ст.20Х13 (AISI 420) |
| 6. | Пружина | Ст.65Г или Ст.60С2А |
| 7. | Кольцо опорное | Ст. 08ПС |
| 8. | Уплотнитель седла | Фторсилоксан |
| 9. | Седло | Ф4К20 (PTFE +20% С) |
| 10. | Шар: | |
| DN 15-32 | Ст. 20Х13 (AISI 420) | |
| DN 40,65 | Ст.08Х18Н10 (AISI 304) | |
| DN 50, 80–300 | Ст. 08Х13 (AISI 409) | |
| DN 350–600 | Ст. 12Х18Н10Т (AISI 321) | |
| 11. | Горловина | Ст.20 |
| 12. | Корпус | Ст.20 |
| 13. | Патрубок | Ст.20 |
Каждый шаровой кран ALSO проходит испытание на прочность и плотность водой согласно ГОСТ 21345–2005 и испытания на герметичность воздухом РПР = 6 кгс / см2.
Время испытания на каждый диаметр согласно ГОСТ 21345–2005.
Состав поставки:
- Кран шаровой ALSO - 1 шт.
- Паспорт с заводским номером - 1 шт.
